三沟V型测砧外径千分尺

日本三丰Mitutoyo114-101|114-161三沟V型测砧外径千分尺1-15mm×0.01×V60°

日本三丰Mitutoyo114-102|114-162三沟V型测砧外径千分尺10-25mm×0.01×V60°

日本三丰Mitutoyo114-103三沟V型测砧外径千分尺25-40mm×0.01×V60°

日本三丰Mitutoyo114-104三沟V型测砧外径千分尺40-55mm×0.01×V60°

日本三丰Mitutoyo114-105三沟V型测砧外径千分尺55-70mm×0.01×V60°

日本三丰Mitutoyo114-106三沟V型测砧外径千分尺70-85mm×0.01×V60°

日本三丰Mitutoyo114-204三沟V型测砧外径千分尺2.3-25mm×0.01×V60°

五沟V型测砧外径千分尺

日本三丰Mitutoyo114-121|114-165五沟V型测砧外径千分尺5-25mm×0.01×V108°

日本三丰Mitutoyo114-122五沟V型测砧外径千分尺25-45mm×0.01×V108°

日本三丰Mitutoyo114-123五沟V型测砧外径千分尺45-65mm×0.01×V108°

日本三丰Mitutoyo114-124五沟V型测砧外径千分尺65-85mm×0.01×V108°

日本三丰Mitutoyo114-137五沟V型测砧外径千分尺2.3-25mm×0.01×V108°

数显三沟v型测砧外径千分尺

日本三丰Mitutoyo314-251公制型314-351公英制型 三沟外径千分尺1-15mm×0.001

日本三丰Mitutoyo314-252公制型314-352公英制型 三沟外径千分尺10-25mm×0.001

日本三丰Mitutoyo314-253公制型314-353公英制型 三沟外径千分尺25-40mm×0.001

日本三丰Mitutoyo314-261公制型314-361公英制型 三沟外径千分尺1-15mm×0.001

日本三丰Mitutoyo314-262公制型314-362公英制型 三沟外径千分尺10-25mm×0.001

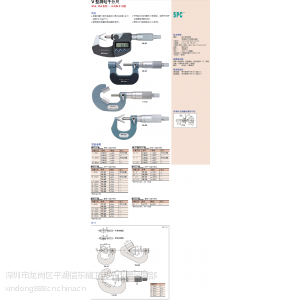

V 型测砧千分尺

314, 114 系列 — 3 沟和5 沟型

特点

? 测量凹槽个数为奇数的刀具 (如丝锥、铰刀

和铣刀) 外径尺寸。

? 棘轮锁定装置可保持恒定测力。

? 带有中心线凹槽的 V 型测砧。适用于单针

法测量丝锥的中径。

? 带有SPC 数据输出(314 系列)。

技术参数

精度: 参见性能参数

(数显型不包括量化偏差)

分辨率*: 0.001mm 或 .00005"/0.001mm

分度值**: 0.01mm, .001" 或.0001"

平面度(轴面／砧面) : 0.6μm/1.3μm** (0.3μm/1.0μm)*

轴面: 硬质合金

显示*: 液晶显示

电池*: SR44 (1 个), 938882

电池寿命*: 正常使用情况下约为 8 个月

* 数显型 ** 普通型

数显型功能

调零、 数据保持、数据输出、自动电源开／关、预调、

英制／公制转换(英制／公制型)

警告: 低电压、 计算错误

数显型选件

05CZA662: 带有数据开关的SPC 电缆(1m)

05CZA663: 带有数据开关的SPC 电缆(2m)

性能参数

公制型

测量范围货号精度备注

1 - 15mm 314-251 ±4μm 带有凹槽

314-261 ±4μm —

10 - 25mm 314-252 ±4μm 带有凹槽

314-262 ±4μm —

25 - 40mm 314-253 ±5μm —

英制／公制型

测量范围货号精度备注

.05 - .6" 314-351 ±.0002" 带有凹槽

314-361 ±.0002" —

.4" - 1" 314-352 ±.0002" 带有凹槽

314-362 ±.0002" —

1" - 1.6" 314-353 ±.00025" —

公制型

测量范围货号精度备注

1 - 15mm 114-101 ±4μm 带有凹槽

114-161 ±4μm —

10 - 25mm 114-102 ±4μm 带有凹槽

114-162 ±4μm —

2.3 - 25mm 114-204* ±4μm —

25 - 40mm 114-103 ±5μm —

40 - 55mm 114-104 ±6μm —

55 - 70mm 114-105 ±6μm —

70 - 85mm 114-106 ±7μm —

* 硬质合金头测砧

英制型

测量范围货号精度备注

.05 - .6" 114-163 ±.0002" —

.09" - 1" 114-202* ±.0002" —

1" - 1.6" 114-113 ±.00025" —

1.6" - 2.2" 114-114 ±.0003" —

* 硬质合金头测砧，.0001" 分度值

公制型

测量范围货号精度备注

5 - 25mm 114-121 ±4μm 带有凹槽

114-165 ±4μm —

2.3 - 25mm 114-137* ±4μm —

25 - 45mm 114-122 ±5μm —

45 - 65mm 114-123 ±6μm —

65 - 85mm 114-124 ±7μm —

* 硬质合金头测砧

测量范围a

10 - 25mm 6.2

25 - 40mm 19.14

40 - 55mm 32.13

55 - 70mm 45.12

70 - 85mm 58.11

英制型

测量范围货号精度备注

.09" - 1" 114-135* ±.0002" —

* 硬质合金头测砧，.0001" 分度值
