齿轮外径千分尺

日本三丰Mitutoyo124-173齿轮外径千分尺0-25mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-174齿轮外径千分尺25-50mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-175齿轮外径千分尺50-75mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-176齿轮外径千分尺75-100mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-177齿轮外径千分尺100-125mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-178齿轮外径千分尺125-150mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-179齿轮外径千分尺150-175mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-180齿轮外径千分尺175-200mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-181齿轮外径千分尺200-225mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-182齿轮外径千分尺225-250mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-183齿轮外径千分尺250-275mm*0.01可更换球型测砧及心轴探针型

日本三丰Mitutoyo124-195齿轮外径千分尺275-300mm*0.01可更换球型测砧及心轴探针型

齿轮测砧

日本三丰Mitutoyo124-801齿轮测砧0.8mm

日本三丰Mitutoyo124-802齿轮测砧1mm

日本三丰Mitutoyo124-803齿轮测砧1.191mm

日本三丰Mitutoyo124-821齿轮测砧1.5mm

日本三丰Mitutoyo124-804齿轮测砧1.588mm（1/16）

日本三丰Mitutoyo124-805齿轮测砧2mm

日本三丰Mitutoyo124-806齿轮测砧2.381mm（3/32）

日本三丰Mitutoyo124-822齿轮测砧2.5mm

日本三丰Mitutoyo124-807齿轮测砧3mm

日本三丰Mitutoyo124-808齿轮测砧3.175mm

日本三丰Mitutoyo124-809齿轮测砧3.969mm（5/32）

日本三丰Mitutoyo124-810齿轮测砧4mm

日本三丰Mitutoyo124-824齿轮测砧4.5mm

日本三丰Mitutoyo124-811齿轮测砧4.763mm（3/16）

日本三丰Mitutoyo124-812齿轮测砧5mm

日本三丰Mitutoyo124-813齿轮测砧5.556mm（7/32）

日本三丰Mitutoyo124-814齿轮测砧6mm

日本三丰Mitutoyo124-815齿轮测砧6.35mm

日本三丰Mitutoyo124-816齿轮测砧7mm

日本三丰Mitutoyo124-817齿轮测砧7.144mm（9/32）

日本三丰Mitutoyo124-818齿轮测砧7.938mm（5/16）

日本三丰Mitutoyo124-819齿轮测砧8mm

日本三丰Mitutoyo124-820齿轮测砧8.731mm（11/32）

数显齿轮外径千分尺

日本三丰Mitutoyo324-511|324-251数显齿轮外径千分尺0-25mm*0.001无测头

日本三丰Mitutoyo324-512|324-252数显齿轮外径千分尺25-50mm*0.001无测头

日本三丰Mitutoyo324-513|324-253数显齿轮外径千分尺50-75mm*0.001无测头

日本三丰Mitutoyo324-514|324-254数显齿轮外径千分尺75-100mm*0.001无测头

日本三丰Mitutoyo324-711|324-351数显齿轮外径千分尺0-25mm×0.001mm/0-1*0.00005无测头

日本三丰Mitutoyo324-712|324-352数显齿轮外径千分尺25-50mm*0.001mm/1-2*0.00005无测头

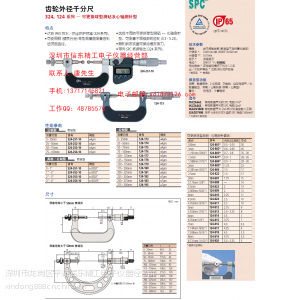

齿轮外径千分尺

324, 124 系列 — 可更换球型测砧及心轴探针型

特点

? 达到 IP65 防水／防尘防护标准 (324 系列)。

? 可使用钢 (硬质合金) 球型测量面测量齿轮

齿顶圆直径。

? 选择不同的可更换球型测砧 — 心轴探针

型，可测量不同模数的齿轮 (0.5 - 5.25)。

? 棘轮锁定装置可保持恒定测力。

? 带有SPC 数据输出(324 系列)。

技术参数

精度: 参见性能参数 (数显型不包括量化偏差)

分辨率*: 0.001mm 或.00005"/0.001mm

分度值**: 0.01mm

显示*: 液晶显示

电池*: SR44 (1 个), 938882

电池寿命*: 正常使用情况下约为8 个月

尘／水防护等级*: 达到IP65 防护标准

* 数显型 ** 普通型

数显型功能

调零、数据保持、 自动电源开／关、数据输出、预调、

英制／公制转换(英制／公制型)

警告: 低电压、 计算错误

选件

05CZA662: 带有数据开关的SPC 电缆(1m)*

05CZA663: 带有数据开关的SPC 电缆(2m)*

* ***数显型

可更换球型测砧-心轴探针套装

直径货号待测齿轮模数中径

0.8mm 124-801* 0.5 - 0.55 50

1mm 124-802* 0.6 - 0.65 45

1.191mm (3/64") 124-803* 0.7 - 0.8 35 - 30

1.5mm 124-821* 0.9 - 1 28 - 26

1.588mm (1/16") 124-804* 0.9 - 1 28 - 26

2mm 124-805* 1.25 22

2.381mm (3/32") 124-806 1.5 17

2.5mm 124-822 1.5 17

3mm 124-807 1.75 15

3.175mm (1/8") 124-808 — 14

3.5mm 124-823 2 13

3.969mm (5/32") 124-809 2 13

4mm 124-810 2.25 11

4.5mm 124-824 2.5 10

4.763mm (3/16") 124-811 2.5 10

5mm 124-812 2.75 9

5.556mm (7/32") 124-813 3.0 - 3.25 8

6mm 124-814 3.5 7

6.35mm (1/4") 124-815 3.75 7

7mm 124-816 4.0 6.5

7.144mm (9/32") 124-817 4.25 6

7.938mm (5/16") 124-818 4.5 5.5

8mm 124-819 4.75 5.5

8.731mm (11/32") 124-820 5.0 - 5.25 5

* 硬质合金测砧

性能参数

公制型

测量范围货号精度

0 - 25mm 324-251 ±4μm

25 - 50mm 324-252 ±4μm

50 - 75mm 324-253 ±4μm

75 - 100mm 324-254 ±5μm

英制/ 公制型

测量范围货号精度

0 - 1" 324-351 ±.0002"

1" - 2" 324-352 ±.0002"

2" - 3" 324-353 ±.0002"

3" - 4" 324-354 ±.00025"

公制型

测量范围货号精度

0 - 25mm 124-173 ±4μm

25 - 50mm 124-174 ±4μm

50 - 75mm 124-175 ±4μm

75 - 100mm 124-176 ±5μm

100 - 125mm 124-177 ±5μm

125 - 150mm 124-178 ±5μm

150 - 175mm 124-179 ±6μm

175 - 200mm 124-180 ±6μm

200 - 225mm 124-181 ±6μm

225 - 250mm 124-182 ±7μm

250 - 275mm 124-183 ±7μm

275 - 300mm 124-195 ±7μm
