| 加工定制：否 | 品牌：Mitutoyo/三丰 | 型号：547-251|547-257S底座63.5×16mm |
| 测量范围(mm)：0-200mm*0.001 | 精度：0.001mm |
深度表深度计深度规深度尺
日本三丰Mitutoyo7210深度表深度计深度规深度尺0-10mm×0.01底座40×16mm
日本三丰Mitutoyo7222深度表深度计深度规深度尺0-10mm×0.01底座∮16mm
日本三丰Mitutoyo7223深度表深度计深度规深度尺0-10mm×0.01底座∮25mm
日本三丰Mitutoyo7224深度表深度计深度规深度尺0-10mm×0.01底座∮40mm
日本三丰Mitutoyo7211深度表深度计深度规深度尺0-200mm×0.01底座63.5×16mm
日本三丰Mitutoyo7212深度表深度计深度规深度尺0-200mm×0.01底座101.6×16mm
日本三丰Mitutoyo7220深度表深度计深度规深度尺0-200mm×0.01底座100×18mm
日本三丰Mitutoyo7221深度表深度计深度规深度尺0-200mm×0.01底座150×18mm
日本三丰Mitutoyo7213深度表深度计深度规深度尺0-210mm×0.01底座63.5×16mm
日本三丰Mitutoyo7214深度表深度计深度规深度尺0-210mm×0.01底座101.6×16mm
深度表深度计深度规深度尺
日本三丰Mitutoyo7231深度表深度计深度规深度尺0-200mm×0.01底座63.5×16mm
数显深度表深度计深度规深度尺
日本三丰Mitutoyo547-211|547-217S数显深度表深度计深度规深度尺0-200mm×0.01底座63.5×16mm
日本三丰Mitutoyo547-212|547-218S数显深度表深度计深度规深度尺0-200mm×0.01底座101.6×16mm
日本三丰Mitutoyo547-251|547-257S数显深度表深度计深度规深度尺0-200mm×0.001底座63.5×16mm
日本三丰Mitutoyo547-252|547-258S数显深度表深度计深度规深度尺0-200mm×0.001底座101.6×16mm

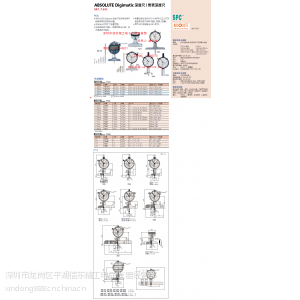

ABSOLUTE Digimatic 深度尺/ 带表深度尺
547, 7 系列
特点
? ABSOLUTE Digimatic 深度尺可在电池用尽
前保持原有的原点设置。
? 安装延长杆可扩大测量范围。
? 基座底面经过硬化， 研磨和抛光处理，具
有很高的平面度。
? 背置活塞型指针式千分表可从正上方的
垂直表盘进行读数(7231, 7237, 7238)。
? 带有SPC 数据输出(547 系列)。
数显型功能
原点设置/ 预置 、调零、GO/±NG 判断、计算方向转换、
电源开/ 关、简化计算 、功能锁定、 数据保持、 数据输出、
英制/ 公制转换(英制/ 公制型)
警告： 低电压、计算错误、溢流错误、公差极限
设置错误
数显型选件
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
02AZD790F: 用于U-WAVE 的SPC 电缆 (160mm)
性能参数 数显型
公制型
测量范围货号行程精度延长杆基座 (W x T, 平面度)
0 - 200mm 547-211 12.7mm ±20μm 5 pcs. (10, 20, 30, 30, 100mm) 63.5 x 16mm, 5μm
0 - 200mm 547-212 12.7mm ±20μm 5 pcs. (10, 20, 30, 30, 100mm) 101.6 x 16mm, 5μm
0.01mm 分辨率
0 - 200mm 547-251 12.7mm ±5μm 5 pcs. (10, 20, 30, 30, 100mm) 63.5 x 16mm, 2μm
0 - 200mm 547-252 12.7mm ±5μm 5 pcs. (10, 20, 30, 30, 100mm) 101.6 x 16mm, 2μm
0.001mm 分辨率
英制／公制型 数显型
测量范围货号行程精度延长杆基座 (W x T, 平面度)
0 - 8" 547-217S .5" ±.001" 4 pcs. (.5", 1", 2", 4") 2.5" x .63", .0002"
0 - 8" 547-218S .5" ±.001" 4 pcs. (.5", 1", 2", 4") 4" x .63", .0002"
.005"/0.01mm 分辨率
0 - 8" 547-257S .5" ±.0002" 4 pcs. (.5", 1", 2", 4") 2.5" x .63", .00008"
0 - 8" 547-258S .5" ±.0002" 4 pcs. (.5", 1", 2", 4") 4" x .63", .00008"
.00005"/0.001mm 分辨率
公制型 表盘型
测量范围货号行程精度延长杆基座 (W x T, 平面度)
0 - 10mm 7210* 10mm ±15μm — 40 x 16mm, 5μm
0 - 200mm 7211 10mm ±15μm 5 个. (10, 20, 30, 30, 100mm) 63.5 x 16mm, 5μm
0 - 200mm 7212 10mm ±15μm 5 个. (10, 20, 30, 30, 100mm) 101.6 x 16mm, 5μm
0 - 210mm 7213 30mm ±30μm 3 个. (30, 60, 90mm) 63.5 x 16mm, 5μm
0 - 210mm 7214 30mm ±30μm 3 个. (30, 60, 90mm) 101.6 x 16mm, 5μm
0 - 200mm 7220 10mm ±15μm 5 个. (10, 20, 30, 30, 100mm) 100 x 18mm, 5μm
0 - 200mm 7221 10mm ±15μm 5 个. (10, 20, 30, 30, 100mm) 150 x 18mm, 5μm
0 - 10mm 7222* 10mm ±15μm — ?16mm, 5μm
0 - 10mm 7223 10mm ±15μm — ?25mm, 5μm
0 - 10mm 7224 10mm ±15μm — ?40mm, 5μm
0 - 200mm 7231 5mm ±15μm 5 个. (10, 20, 30, 30, 100mm) 63.5 x 16mm, 5μm
* 带有针型测头
英制型 表盘型
测量范围货号行程精度延长杆基座 (W x T, 平面度)
0 - 8" 7217S 1" ±.002" 3 个. (1", 2", 4") 2.5" x .63", .0002"
0 - 8" 7218S 1" ±.002" 3 个. (1", 2", 4") 4" x .63", .0002"
0 - 8" 7237 .2" ±.002" 4 个. (.5", 1", 2", 4") 2.5" x .63", .0002"
0 - 8" 7238 .2" ±.002" 4 个. (.5", 1", 2", 4") 4" x .63", .0002"
ABSOLUTE Digimatic 深度尺/ 带表深度尺
547, 7 系列
特点
? ABSOLUTE Digimatic 深度尺可在电池用尽前
保持原有的原点轨迹设置。
? 安装延长杆可扩大测量范围。
? 基座底面经过硬化， 研磨和抛光处理，具
有很高的平面度。
? 背置活塞型指针式千分表可从正上方的
垂直表盘进行读数(7231, 7237, 7238)。
? 带有SPC 数据输出(547 系列)。
数显型选件
905338: SPC 电缆(1m)
905409: SPC 电缆(2m)
性能参数
公制型
测量范围货号行程精度延长杆基座 (WxT、平面度)
0 - 200mm 547-211 12mm ±20μm 5 个(10, 20, 30, 30, 100mm) 63.5x16mm, 5μm
0 - 200mm 547-212 12mm ±20μm 5 个(10, 20, 30, 30, 100mm) 101.6x16mm, 5μm
0 - 200mm 547-251 12mm ±5μm 5 个(10, 20, 30, 30, 100mm) 63.5x16mm, 2μm
0 - 200mm 547-252 12mm ±5μm 5 个(10, 20, 30, 30, 100mm) 101.6x16mm, 2μm
英制／公制型
测量范围货号行程精度延长杆基座 (WxT、平面度)
0 - 8" 547-217 .5" ±.001" 4 个(.5", 1", 2", 4") 2.5"x.63", .0002"
0 - 8" 547-218 .5" ±.001" 4 个(.5", 1", 2", 4") 4"x.63", .0002"
0 - 8" 547-257 .5" ±.0003" 4 个(.5", 1", 2", 4") 2.5"x.63", .00008"
0 - 8" 547-258 .5" ±.0003" 4 个(.5", 1", 2", 4") 4"x.63", .00008"
公制型
测量范围货号行程精度延长杆基座 (WxT、平面度)
0 - 10mm 7210* 10mm ±15μm ––––– 40x16mm, 5μm
0 - 200mm 7211 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) 63.5x16mm, 5μm
0 - 200mm 7212 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) 101.6x16mm, 5μm
0 - 210mm 7213 30mm ±30μm 3 个(30, 60, 90mm) 63.5x16mm, 5μm
0 - 210mm 7214 30mm ±30μm 3 个(30, 60, 90mm) 101.6x16mm, 5μm
0 - 200mm 7220 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) 100x18mm, 5μm
0 - 200mm 7221 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) 150x18mm, 5μm
0 - 10mm 7222* 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) ?16mm, 5μm
0 - 10mm 7223 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) ?25mm, 5μm
0 - 10mm 7224 10mm ±15μm 5 个(10, 20, 30, 30, 100mm) ?40mm, 5μm
0 - 200mm 7231 5mm ±15μm 5 个(10, 20, 30, 30, 100mm) 63.5x16mm, 5μm
* 带有针型测头
英制型数显型
测量范围货号行程精度延长杆基座 (WxT，平面度)
0 - .4" 7217S 1" ±.002" 4 个 (.5" 1" 2" 4") 2.5" x .63", .0002"
0 - 4" 7218S 1" ±.002" 4 个 (.5", 1", 2", 4") 4" x .63", .0002"
0 - 8" 7217 1" ±.002" 3 个 (1", 2", 4") 2.5" x .63", .0002"
0 - 8" 7218 1" ±.002" 3 个 (1", 2", 4") 4" x .63", .0002"
0 - 8" 7237 .2" ±.002" 4 个 (.5", 1", 2", 4") 2.5" x .63", .0002"
0 - 8" 7238 .2" ±.002" 4 个 (.5", 1", 2", 4") 4" x .63", .0002"
